1151LT型法兰式液位变送器

0 评论 | 写评论

品牌: 春辉
分类: 液/物位仪表
型号: K3J9SE
订货号: CHWD060878
预计出货日: 3 个工作日

详情评论 (0)

产品说明:

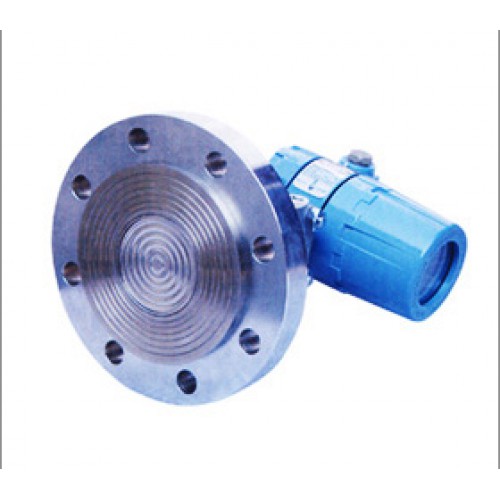

1151LT型法兰式液位变送器
       1151LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3″和4″规格，
       法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表
       。如用户采用GB9116-88标准，则DN=80、100、PN =2MPa请注明。
       接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。用户不注明，时               以3″150LB安装法兰及接液膜片材料316L供货。

图8 法兰式液位变送器外型尺寸图

法兰尺寸						螺栓孔
尺寸	规格	直径D	A	B	C	数目n	直径d	分布直径D1
3″	1501b	190	30	66	127	4	19	152
4″	1501b	228	30	89	157	8	19	190
3″	3001b	210	35	66	127	8	22	168
4″	3001b	254	38	89	157	8	22	200
